　　重慶永固建筑科技發展有限公司始創于1992年，是中國最早的柔性支擋結構推廣企業之一。永固是“中國土工合成材料工程協會”理事單位，中國鋼塑土工合成材料的開拓者，庫區環境地質災害防治國家地方聯合工程研究中心聯建單位，重慶土木建筑學會巖土工程分會理事單位，中國西部規模最大土工材料生產企業之一。

　　永固配合編撰的《加筋土擋墻工程圖集》、《加筋土工程設計與施工》、《土工合成材料加筋土結構應用技術指南》等書籍，由人民交通出版社出版并面向全國發行。永固是交通行業標準《公路工程土工合成材料 土工加筋帶》(JT/T 517-2004)和《公路工程土工合成材料　土工格柵　第1部分：鋼塑格柵》(JT/T925.1-2014)的參編生產企業。

　　永固專注于柔性支擋結構技術的推廣及應用，致力于與項目業主、科研設計機構、工程施工方的合作，從巖土項目的可行性分析，工程設計咨詢、施工項目總承包到工程材料服務，秉承務實的態度，專業的技術服務，幫助客戶獲得更大的經濟及社會效益。

柔性支擋結構 自平衡擋墻 桁架擋土墻

應用領域：公路 鐵路 水利 電力 市政 機場 礦山

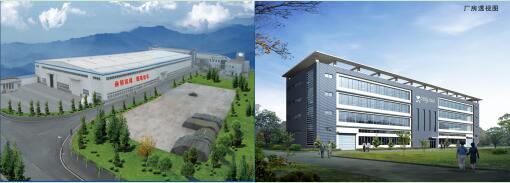

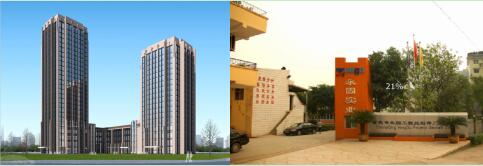

永固公司總部                                                  永固公司研發基地

永固公司生產基地

　　一、柔性支擋結構

　　柔性支護體系主要由加筋材料、回填土、墻面系統三部分組成，墻面系統可以是現澆鋼筋混凝土(整體式)結構，也可以是預制模塊或者反包袋裝種植土堆砌體(柔性生態)而成。加筋材料一般固定在預制模塊或者袋裝種植土堆砌體等墻面體系上，按照墻面體系的不同柔性擋墻可以分為模塊式柔性結構擋墻、整體式柔性結構擋墻、柔性生態擋墻、柔性生態邊坡等。

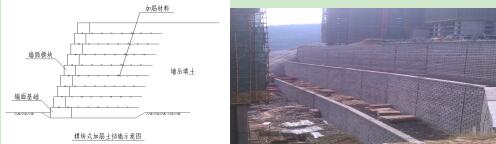

　　1.1 柔性支擋結構形式- 模塊式柔性擋墻

　　該結構的特點是墻面由預制模塊組合安裝而成，在保證與加筋材料可靠連接的情況下，墻面模塊可工廠化預制，造型豐富多樣，擋墻造型美觀、節約占地、施工簡單、造價節省等優點。

(攀枝花金域陽光項目)

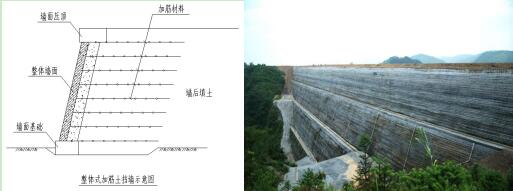

　　1.2 柔性支擋結構形式- 整體式柔性擋墻

　　由于墻面部分為加筋體完成后再進行澆注(噴射)，該結構可適應一定的變形，且加筋體可以很快的完成，可大大縮短工期，另外還具有對地基要求低、施工簡單、減少土方量、降低造價等優點。

(廣西河池金城江機場)

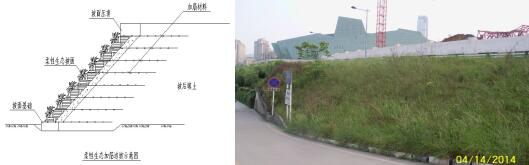

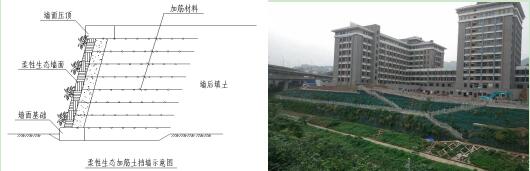

　　1.3 柔性生態支擋結構形式- 柔性生態擋墻

　　由于墻面部分在加筋體回填的同時形成，后期進行適當的養護墻面即可形成生態和諧的墻面效果。該結構可以適應一定的變形，加筋體和墻面施工和可一次性完成，大大縮短工期，另外還具有對地基要求低、施工簡單、減少土方量、降低造價等優點

(重慶精神病院東側邊坡治理)

　　1.4柔性生態邊坡的結構形式- 柔性生態邊坡

　　由于墻面部分在加筋體回填的同時形成，后期進行適當的養護墻面即可形成生態和諧的坡面效果。該結構可以適應變形，坡面綠化和坡體回填施工可一次性完成，大大縮短工期，另外還具有對地基要求低、施工簡單、減少土方量、降低造價等優點。

(重慶江北嘴路網生態邊坡)

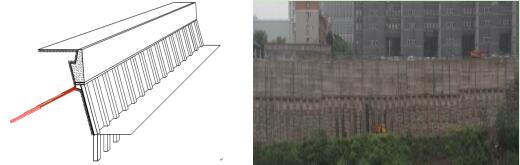

　　二、自平衡擋土墻

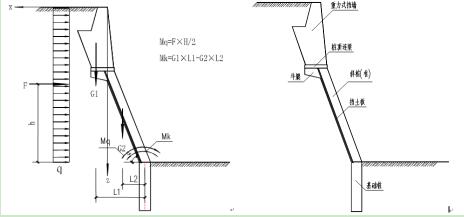

　　2.1自平衡擋墻的結構形式

　　自平衡擋土墻(或稱自平衡復合式擋土墻)是傳統重型擋土墻和輕型擋土結構相結合的產物。該擋土墻的結構原理為：上部為重力式擋土墻，下部為抗滑樁擋土墻，利用重力式擋土墻的自重來平衡邊坡推力，達到自平衡目的。力學模型是一個傾覆與反傾覆平衡模型，根據工程具體情況，可設計為全自平衡和部分自平衡兩種結構體系。該技術結構計算模型簡單、受力路徑明確、易為工程技術人員掌握，有很好的實用性。

　　2.2 自平衡擋土墻的技術特點

　　自平衡擋土墻首先充分利用了重力式擋土墻高度在8米以內經濟合理的優勢，將其拓展到8米以上的高大邊坡支擋中;其次合理利用抗滑樁的垂直支擋能力，使其成為結構體系中的杠桿和支點;最后利用重力式擋土墻的自重來平衡抗滑樁樁身的內力，形成一個合理的結構體系。該技術有以下特點：

　　1、上部重力式擋土墻的高度一般控制8米合理高度以內，經濟效益很好，易于施工，可選用標準圖集，設計方便;

　　2、樁的嵌固段短，下部抗滑樁彎矩很小，在很多情況下都是構造配筋，特別經濟;

　　3、不需要錨拉構件，施工速度快。

　　2.3 自平衡擋土墻的適用條件

　　1.高度為15～30米以內的土質和半土質邊坡;

　　2.基礎條件差的邊坡;

　　3.錨拉條件差的邊坡;

　　4.填方或半填方邊坡;

　　5.邊坡頂部需要有施工重力式擋土墻的空間。

　　2.4 自平衡擋土墻的經濟優勢

　　自平衡擋土墻可較傳統結構降低工程造價40%左右

(重慶市江北區港城工業園D區 “曙光工業園D片區項目)

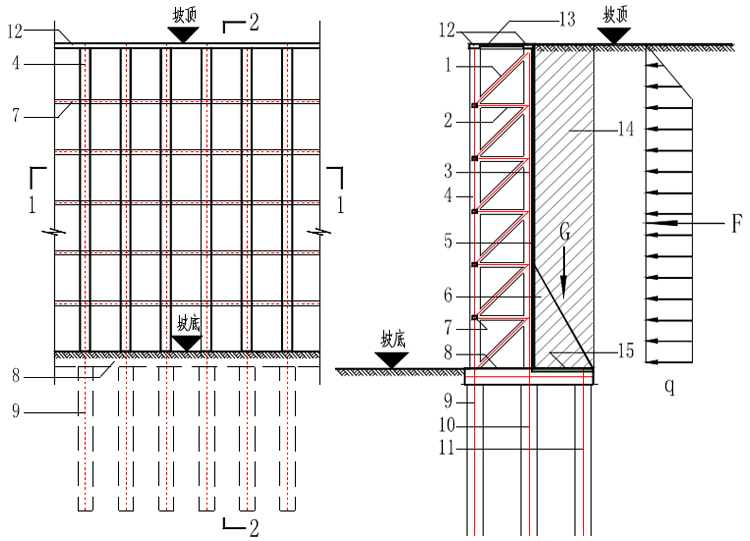

　　三、桁架擋土墻

　　3.1桁架擋土墻的結構原理

　　桁架擋土墻是一種以桁架結構為主體的新型擋土墻。傳統擋墻大部分是受彎結構體系，受彎構件最大的弊病是不能充分利用材料強度，造成工程浪費。采用桁架作為擋土墻的主體受力結構，將傳統擋墻受彎結構體系改變為受拉、壓結構體系，可以達到充分利用材料強度，達到減低工程造價的目的。桁架擋墻另一個優勢在于采用三角形結構單元取代傳統的四邊形結構單元，大幅度提高結構單元和整體穩定性，降低結構變形。

　　3.2 桁架擋土墻的特點

　　桁架擋土墻擁有桁架結構所有的優良基因，最突出的特點是：最穩定的三角形單元結構;單一的構件受力。作為擋墻結構，還有以下特點：

　　1、最充分的利用材料強度，減少自重降低造價;

　　2、斜桿支撐體系，降低擋墻變形;

　　3、部分預支構件，降低工期，提高擋墻施工的工廠化 ;

　　4、鏤空結構體系，擋墻體內空間可以利用;

　　5、現代結構擋墻形象，減小或去除人們對高邊坡的恐懼感。

　　3.3 桁架擋土墻的經濟效益

　　經濟效益包括直接效益與間接效益兩部分：直接效益主要是指工程造價部分，預計降低造價30%左右;間接效益主要是指擋墻內部空間能夠利用、變形減小、觀感更好等。
